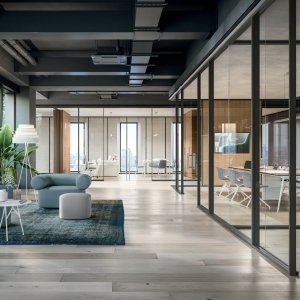

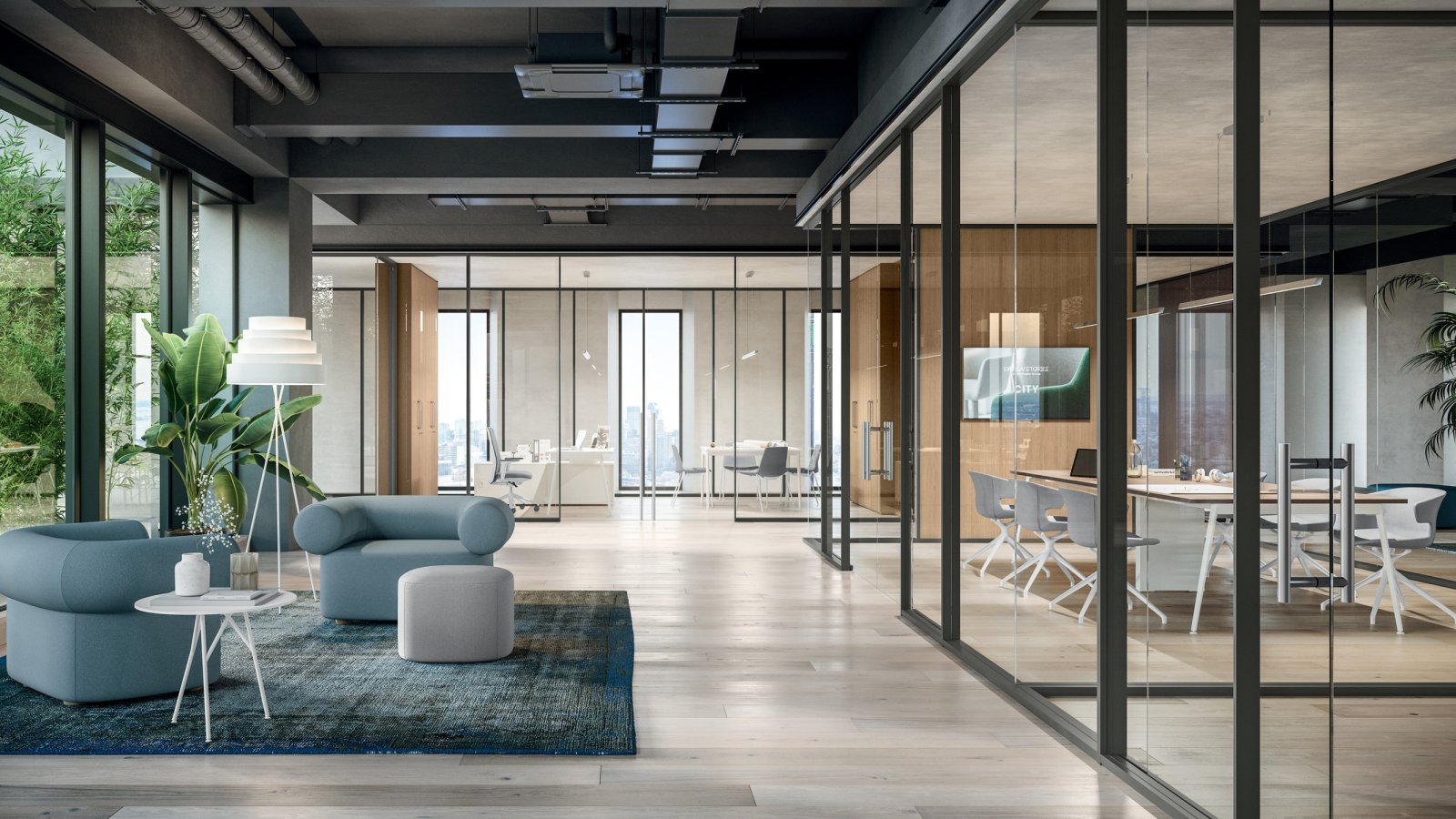

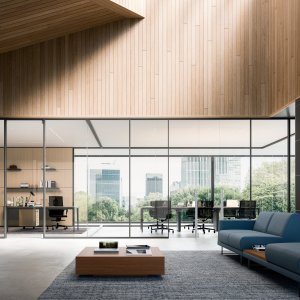

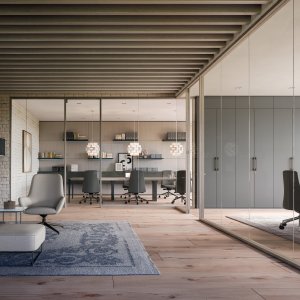

Parete divisoria in vetro M1 di Quadrifoglio in un ufficio open space

Cento per quaranta o cinquantacinque: M1 M2 M3 si sceglie dal profilo

Quadrifoglio
M1 M2 M3
M1 M2 M3 Prezzo di riferimento — ogni progetto è unico
Condizioni riservate
Da € 9.200+IVA

Hai già un'idea?

Condizioni dedicate per professionisti, aziende e studi di progettazione

Le pareti divisorie si scelgono di solito guardando il vetro. Nel sistema M1-M2-M3 si sceglie invece guardando il profilo, perché è la sezione a dividere la famiglia in tre: M1 da 100 × 40 mm monolastra, M2 con la stessa sezione ma bilastra, M3 da 55 × 40 mm per un impatto visivo che la scheda definisce minimal. Stessa altezza possibile, da 2100 a 3340 mm; carattere diverso in pianta.

Il resto è ingegneria dichiarata: alluminio estruso da 1,5 mm, guarnizioni ermetiche contro la polvere, regolazione del vetro in altezza fino a ±15 mm, moduli a due, tre e quattro vie per articolare gli ambienti — dalla direzione alle sale —, e prove di isolamento acustico che vanno da 33 a 42 dB secondo profilo e vetro. Il progetto è firmato Quadrifoglio Group.

Una parete si disegna prima di ordinarla: mandateci la pianta, l'ufficio tecnico Quadrifoglio la verifica, e i moduli tornano contati uno per uno.

Informazioni tecniche basate sui dati dichiarati dal produttore.

Sistema: parete monolitica vetrata M1-M2-M3, partizioni interne a tutta altezza, vetrate anche parzialmente cieche
Produttore: Quadrifoglio Group (Mansuè, Treviso)
Design: Quadrifoglio Group

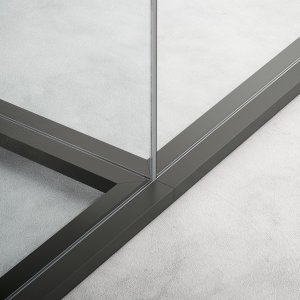

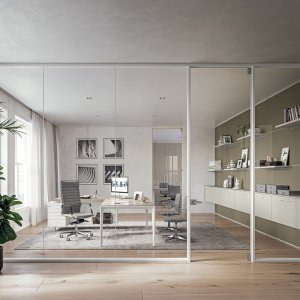

Tre famiglie per sezione del profilo: M1 profilo 100 × 40 mm monolastra · M2 profilo 100 × 40 mm bilastra · M3 profilo 55 × 40 mm monolastra
Altezze: da 2100 a 3340 mm

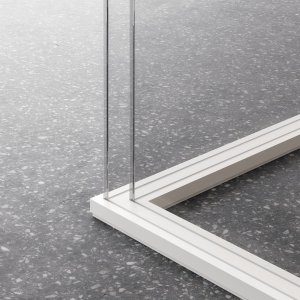

Profili: estrusi di alluminio spessore 1,5 mm, anodizzati e verniciabili a richiesta; guarnizioni ermetiche contro l'accumulo di polvere; dispositivo inferiore di regolazione in altezza del vetro fino a ±15 mm; fermavetro sui profili orizzontali contro la caduta accidentale

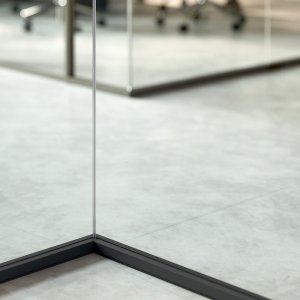

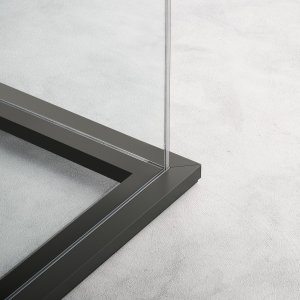

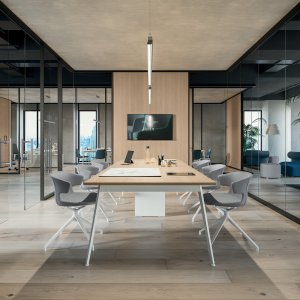

Moduli: partenza e arrivo a vetro o a pannello, intermedi, 90° fisso, a 2, 3 e 4 vie (il 4 vie con profilo circolare), modulo di continuità legno/vetro, modulo tecnico con prese
Peso massimo al metro lineare (H 3340 mm, vetro 12,6 mm): M1 110 kg, M2 216 kg, M3 108 kg

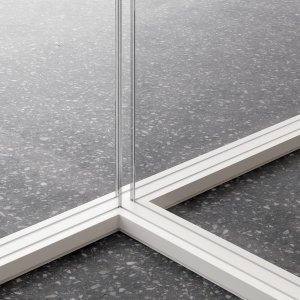

Vetri: temprato 10 e 12 mm trasparente o satinato; stratificato 10,38 e 12,38 mm (PVB 0,38); stratificato antirumore 10,76 e 12,76 mm (PVB 0,76), anche satinati; guarnizioni trasparenti per l'unione in continuità delle lastre

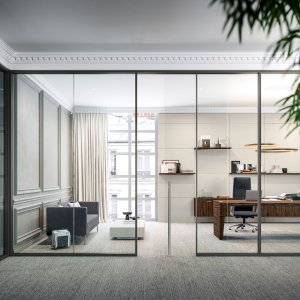

Pannelli ciechi: melaminico di serie, laccati o impiallacciati legno. Su M1 e M2 i due lati dello stesso modulo possono avere finiture diverse; su M3 la finitura è unica sui due lati

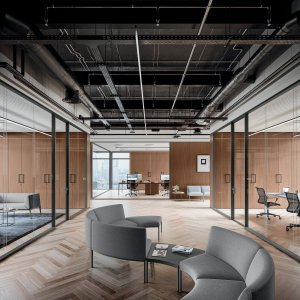

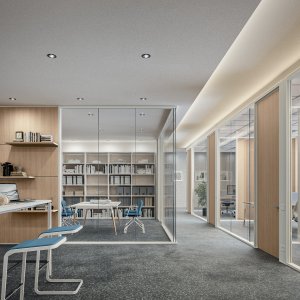

Porte: battenti tamburate cieche sp. 40 mm con bordo in resina antiurto 2 mm; battenti in vetro temprato 10 mm; battenti in vetro intelaiate (lastra 6 mm in telaio 40 × 15 mm); scorrevoli in vetro temprato 10 mm, singole L 100-200 cm o doppie L 200-400 cm con freno e accompagnamento ammortizzato in apertura e chiusura (freno non abbinabile al profilo M3). Tre cerniere a bilico per anta, apertura fino a 180°
Accessibilità dichiarata: passaggio netto 875 mm sulle battenti aperte a 90° e 837 mm sulle scorrevoli singole; maniglie a circa 900 mm da terra (±50)
Accessori: ghigliottina acustica a pavimento a discesa automatica (esclusa su porte vetrate a filo lucido e su moquette), griglia di aerazione sulle porte cieche, sblocco elettrico 10-24 V con maniglia a pomolo fisso e leva libera per l'uscita in emergenza

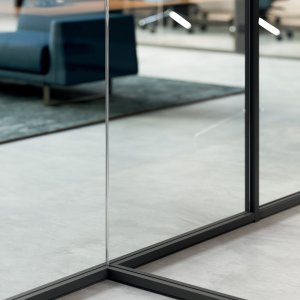

Parete autoportante: disponibile con telaio superiore 100 × 30 mm, indipendente dal soffitto; angoli e snodi devono essere strutturali in alluminio; il progetto va verificato con l'ufficio tecnico prima dell'ordine

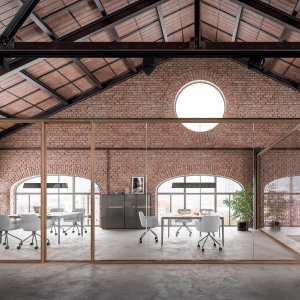

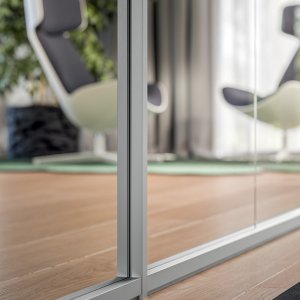

Finiture: alluminio anodizzato satinato opaco, RAL a scelta, Oro, Bronzo, Corten, Grigio Ombra; profili anche rivestiti in precomposto 0,6 mm con collanti poliuretanici, levigatura e verniciatura acrilica a base d'acqua; legni Olmo Grigio e Noce Americano
Prove dichiarate: urto da corpo molle 50, 3, 1 e 0,5 kg (UNI 10880:2000 par. 5.1-5.4); isolamento acustico UNI EN ISO 10140-2:2010 e UNI EN ISO 717-1:2013 — M1 da Rw 33 a 38 dB, M2 da 36 a 42 dB, M3 da 33 a 38 dB; pannelli con supporto in Euroclasse B-s1,d0 (EN 13501-1) a richiesta
Sostenibilità e sistemi di gestione: pannelli in legno riciclato al 100%, CATAS Quality Award CARB, resine prive di sostanze SVHC; UNI EN ISO 9001:2015, 14001:2015 e 45001:2018; FSC e Pannello Ecologico

La Mercanti Srl — partner per arredi e contract dal 1997.
San Benedetto del Tronto (AP), Italia · +39 0735 753833 · info@lamercanti.it
Forniture, preventivi, capitolati e supporto progettuale in tutta Italia.

Documenti e cataloghi

Quadrifoglio Catalogo Scrivanie Direzionali Quadrifoglio Catalogo Pareti Divisorie Desking & Meeting Catalogo Reception Systems Catalogo Quadrifoglio Finiture e Materiali

Indica le finiture che vuoi valutare

€ 90+IVA

Importo scalato dal tuo primo ordine

Domande Frequenti

Che cosa cambia fra i tre sistemi?
La sezione del profilo e il numero di lastre: M1 ha profilo da cento per quaranta con una lastra, M2 la stessa sezione con doppia lastra, M3 un profilo da cinquantacinque per quaranta con una lastra.
Fino a che altezza si può arrivare?
Il sistema parte da duemilacento millimetri e arriva a tremilatrecentoquaranta, nella stessa logica costruttiva.
Come si risolvono i pavimenti fuori quota?
Nel profilo inferiore c'è un dispositivo di regolazione in altezza del vetro che recupera differenze fino a quindici millimetri in più o in meno.
I moduli permettono incroci e angoli?
Sì: oltre ai moduli di partenza, arrivo e intermedi, ci sono il novanta gradi fisso e i nodi a due, tre e quattro vie, quest'ultimo con profilo circolare.
Che cosa dicono le prove di isolamento acustico?
Con vetro stratificato, M1 e M3 sono dichiarate da 33 a 38 dB e M2, grazie alla doppia lastra, da 36 a 42 dB, secondo UNI EN ISO 10140-2 e 717-1.

Come si decide quale dei tre sistemi serve davvero

La scelta si fa in pianta, non a campione: cinque domande prima di chiedere il preventivo.

Parti dal rumore che vuoi togliere
Se la stanza deve reggere una call, la doppia lastra è il punto di partenza.
Guarda quanto profilo vuoi vedere
Cento per quaranta ha presenza; cinquantacinque per quaranta sparisce.
Conta i nodi del tracciato
Angoli, incroci a tre e a quattro vie determinano i moduli, non l'estetica.
Verifica il soffitto
Se non si può ancorare in alto, serve la versione autoportante con telaio superiore.
Fai validare il disegno
La Mercanti passa la pianta all'ufficio tecnico Quadrifoglio prima dell'ordine.
