Informazioni tecniche basate sui dati dichiarati dal produttore.

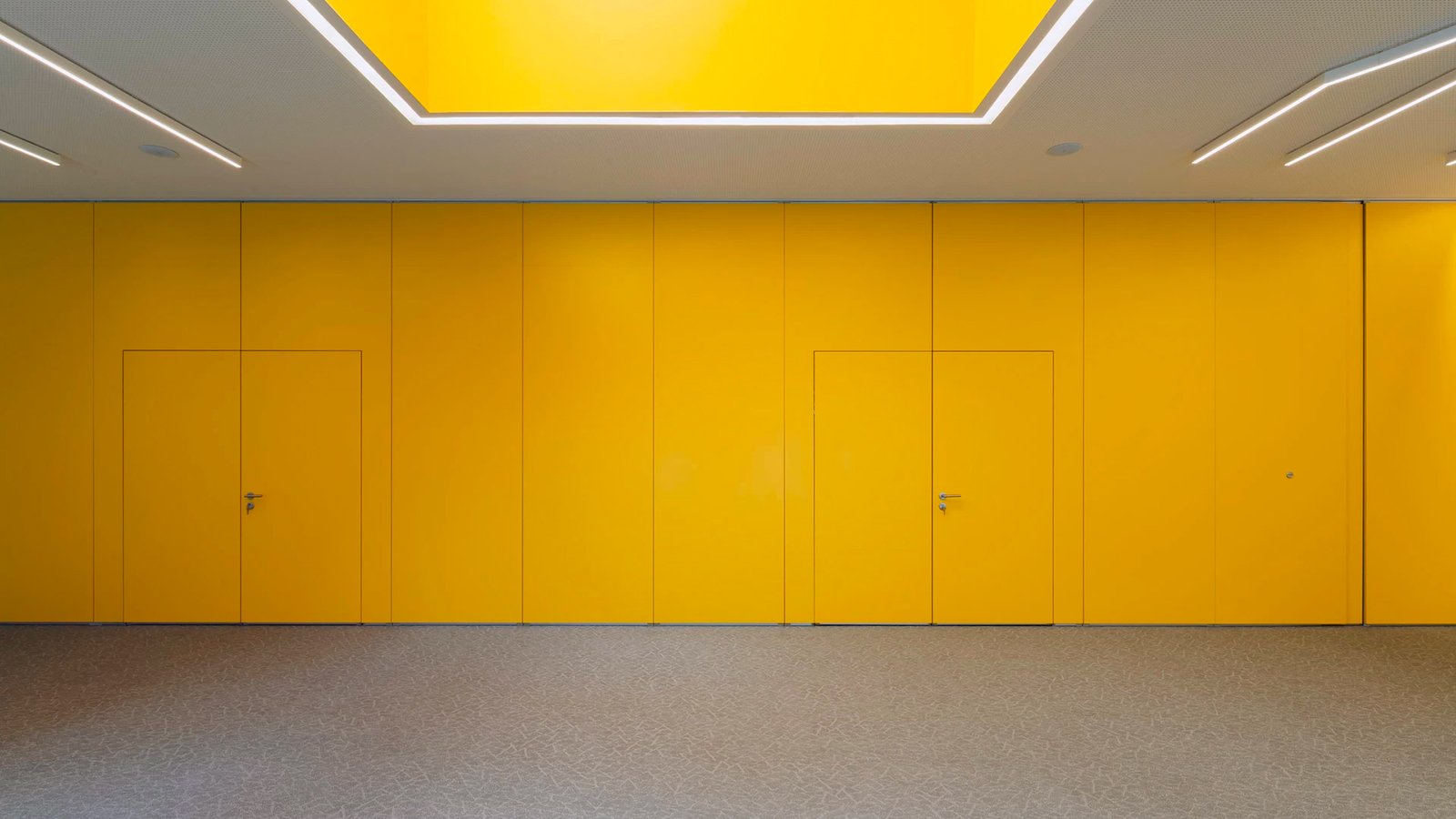

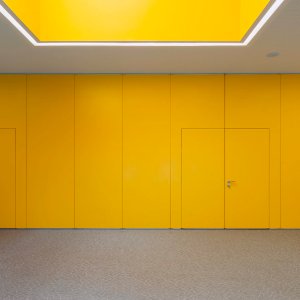

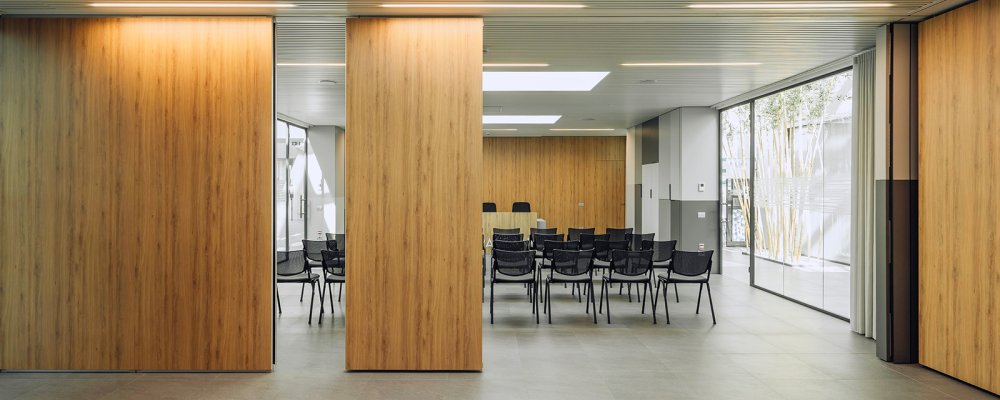

Modello: PMI, Pareti Manovrabili Insonorizzate; produttore Anaunia Srl, Santarcangelo di Romagna (RN); Made in Italy.
Tipologia: parete manovrabile a elementi indipendenti, insonorizzati, azionabili singolarmente, sospesi a guida unicamente a soffitto, senza guida a pavimento; parete autoportante non caricabile.
Versioni: PMI in nove classi acustiche A360 · A400 · A430 · A460 · A490 · A500 · A520 · A560 · A580 (la sigla indica l'indice Rw); PMI EI 60 resistente al fuoco, esclusivamente su progetto; PME con movimentazione semiautomatica; PMT Tailor Made su misura. Famiglia: PML leggera, PMIV e PMC in vetro, PMITT per esterni, PMP a pacchetto, SHINE luminosa.
Isolamento acustico: Rw da 36 dB (A360) a 58,1 dB (A580), misurato secondo DIN 52210 parte 3 ovvero UNI EN ISO 140-3 e UNI EN ISO 717-1, con certificato di laboratorio accreditato ACCREDIA (Istituto Giordano); coibente nell'intercapedine in lana di roccia, lana di vetro o neoprene microcellulare secondo la classe.
Reazione e resistenza al fuoco: pareti omologate in classe 1 dal Ministero dell'Interno (classe 0 su richiesta); pannelli in classe B-s1,d0; versione EI 60 secondo EN 1364-1 su progetto del cliente (modello A REI 60-90: Rw 36-46 dB, solo modulo standard).
Dimensioni: larghezza modulo da 700 a 1200 mm (misure speciali su richiesta); altezza parete fino a 12 m, senza limiti in lunghezza; spessore 106 mm con profilo nascosto e 110 mm con profilo in vista, 148 mm per il modello A580; peso del modulo standard da 36 a 84 kg/m² secondo la classe, telescopico fino a 95 kg/m².
Moduli: S standard · SF con finestra · SP con partenze · SA ad angolo · elementi a T e a croce · PS porta (passaggio 900 × 2100 mm, altezza minima del modulo 2500 mm) · PD porta doppia (1800 × 2100 mm, modulo 2334 mm) · TC telescopico · montanti MP di partenza e MA di arrivo.
Struttura: telaio in acciaio decapato con profili verticali maschio-femmina in lega di alluminio 6060 (UNI EN 573, UNI EN 755-2) anodizzato argento 15 micron e doppie guarnizioni in gomma; guide a soffitto in alluminio EN-AW 6005 T6 anodizzato 20 micron, sezione 108 × 76 o 108 × 88 mm secondo il peso, con alette di sostegno per controsoffitto o veletta; ribassamento della guida fino a 40 cm compreso, oltre su richiesta; trave reticolare per strutture non portanti e relazione di calcolo firmata da ingegnere abilitato disponibili.
Scorrimento: ogni elemento sospeso con 1 o 2 perni in acciaio Ø 12 mm su carrelli in resina antirumore Ø 50 o 62 mm, ad asse verticale, con 2 cuscinetti radiali e dispositivo per deviazioni e incroci; sistemi di raccolta a catalogo dal tipo A al tipo H.

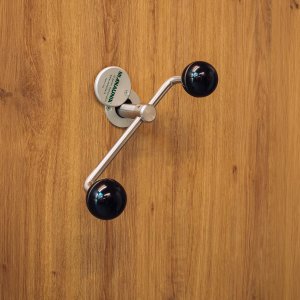

Meccanica di chiusura: soglie telescopiche in alluminio con guarnizioni, corsa 25 mm superiore e inferiore, spinta a molla 1500 N per elemento; manovella estraibile inseribile sul dorso di ogni pannello, frontale sul telescopico; modulo telescopico con compenso laterale 100 mm monocarrello e 150 mm bicarrello; regolazione in altezza di ogni elemento senza rimuovere il controsoffitto; adeguamento in opera ± 10 mm in altezza e ± 30 mm in larghezza.

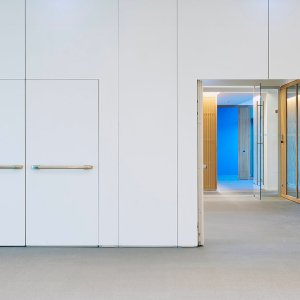

Porte: 3 cerniere nascoste, stesso spessore della parete, maniglia incassata in conchiglia, doppia guarnizione a ghigliottina, 2 perni di bloccaggio in bussole a pavimento; porta bloccata automaticamente durante la movimentazione dell'elemento; opzioni porta con vetro, porte fisse a muro, maniglione antipanico push-bar rosso.
Pannelli e finiture: pannelli di tamponamento in truciolare 16 mm, densità 750 kg/m³, classe E1, marcati CE (EN 13986 P2), larghezza massima 120 cm, regolabili in altezza indipendentemente dal telaio; finiture in laminato CPL 0,4 mm (bianco, avorio, grigio), HPL 0,9 mm serie colore o finto legno, melaminico, predisposizione per verniciatura, impiallacciatura in legno, laccatura RAL, Pantone o trasparente 25 gloss, pelle, tessuto, moquette; rivestimento fornito dal cliente; finiture diverse sui due lati; colori dell'alluminio su richiesta.
Certificazioni del produttore: Anaunia dichiara ISO 9001 e ISO 14001, prove in laboratori accreditati riconosciuti dai Ministeri competenti, materiali ecologici e riciclabili.
Destinazione d'uso: interni: centri congressi, sale formazione, uffici, banche, teatri, padiglioni fieristici, ristoranti e hotel; il produttore indica anche l'ambito navale fra i campi d'impiego (programma Tailor Made): le omologazioni marittime si confermano progetto per progetto sulla documentazione del produttore.
Servizio e manutenzione: rilievo delle quote in cantiere e progetto esecutivo compresi nella fornitura; trasporto, scarico e montaggio a regola d'arte su richiesta; programma di controlli periodici e interventi preventivi del produttore; schede tecniche in PDF e disegni DWG scaricabili.
